HGX
- Beide zijden industrieel glad
- Gemakkelijk te plaatsen
- Hoeken ééndelig
- Groef – groef verbinding
- Standaard houten koppellat
- Volledige kunststof lat van onder tot boven mogelijk
- Grondkering
- Verloren bekisting
- Infiltratiekelders
- Scheidingsmuur
- Windscherm
- Geluidsscherm
- Waterkering
- Afsluiting
- Bufferbekkens
- Veiligheidskuipen
- Enkelkerend, overlast 1000 kg/m²
- Verkrijgbare hoogtes: 0,50m tot en met 2,50m
- Verkrijgbare lengtes: 1,00 x 1,00m en 1,50 x 1,50m
- Ook mogelijkheid tot maatwerk.
OMSCHRIJVING
De HGX keerwanden zijn de hoekoplossingen die horen bij de LGX(X) keerwanden. Deze keerwanden zijn enkelkerend aan de voetzijde te belasten. De hoeken worden uit 1 deel vervaardigd en worden tegen een standaard LGX(X) geplaatst. De HGX vormt een binnenhoek van 90°.
De HGX keerwanden worden in hoogtes van 0,50m tot 2,50m gemaakt. De standaard lengtes bedragen 1,00m x 1,00m en 1,50m x 1,50m, afhankelijk van de hoogte.
De basisafwerking is aan beide zijden industrieel glad.
| Type | Afwerking voetzijde | Afwerking rugzijde | Hijsvoorziening | Verbinding | Soort beton | Overlast voetzijde | Belasting rugzijde |
|---|---|---|---|---|---|---|---|
| HGX | industrieel glad | industrieel glad | schroefhuls | V-groef | C 55/67 | 1000 kg/m2 | 0 kg/m2 |
Technische details

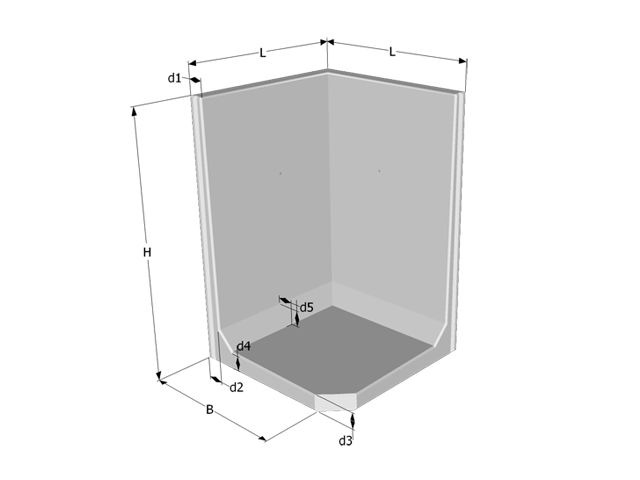

| HGX | H cm | B cm | L cm | d1 cm | d2 cm | d3 cm | d4 cm | d5 cm | Gewicht kg/element | Hijsvoorziening |
|---|---|---|---|---|---|---|---|---|---|---|
  |
50 | 37 | 100/100 | 9 | 10 | 8 | 8 | 8 | 408 | 2 x Rd16 |
|
75 | 49 | 100/100 | 9 | 10 | 8 | 8 | 8 | 522 | 2 x Rd16 |
|
100 | 60 | 100/100 | 9 | 10 | 8 | 9 | 8 | 646 | 2 x Rd16 |
|
125 | 73 | 100/100 | 9 | 10 | 8 | 9 | 10 | 768 | 2 x Rd16 |
|
150 | 84 | 100/100 | 9 | 11 | 9 | 11 | 10 | 945 | 2 x Rd16 |
|
175 | 96 | 100/100 | 9 | 11 | 9 | 11 | 12 | 1075 | 2 x Rd16 |
|
200 | 107 | 150/150 | 9 | 12,5 | 9 | 12,5 | 12 | 2143 | 2 x Rd24 |
|
225 | 118 | 150/150 | 9 | 14 | 9 | 14 | 15 | 2516 | 2 x Rd24 |
|
250 | 130 | 150/150 | 9 | 16 | 9 | 16 | 15 | 2938 | 2 x Rd24 |
Detail randafwerking
Belastingschema
Detail bovenrand
Detail zijrand groef en groef
Koppellat in hout of kunststof voor een perfecte sluiting
Kaai:

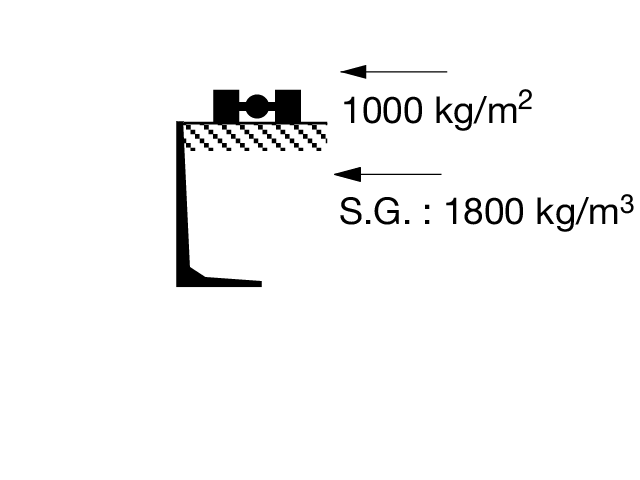

(aanvulling + mobiele last)

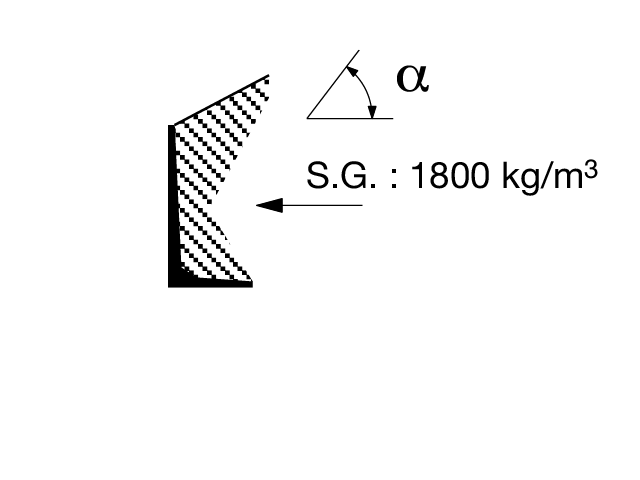

Talud: (aanvulling + talud)
Hellingshoek α is max. 35º
