VBLX(X) / VBLXv
- Beide zijden industrieel glad
- Afgeronde bovenkant
- Groef – Groef verbinding
- Grote glijzekerheid door zeer grote voet
- Licht hellende voet zodat de maïssappen de opstaande wand niet aantasten
- Standaard houten koppellat, volledige kunststof lat van onder tot boven mogelijk
- Sparing in voet voor eventuele zwelpasta
- Gras- of maïssilo’s met maximum overlast van 15T aslast
- Enkelkerend, maximale aslast 15 ton
- Verkrijgbare nuttige hoogtes: 1,50m tot en met 3,00m
- Verkrijgbare lengtes : 2,00m, 2,50m en 4,00m, afhankelijk van de hoogte
OMSCHRIJVING
De VBLX(X)(v) keerwanden zijn enkelkerend aan de voetzijde te belasten. De VBHLXX wanden zijn hoekoplossingen die horen bij de VBLX(X)(v) keerwaden.
Zowel de rechtopstaande wand als de bodemplaat zijn voorzien van een groef voor montage van afdichtingsvoorzieningen. Dit om een volledige afdichting te garanderen. De horizontale V-groef in de voet van 15 x 15 mm is voorzien voor het aanbrengen van eventuele zwelpasta. De verticale V-groef in de wanden kan voorzien worden van een koppellat. De afgeronde bovenkant voorkomt het afscheuren van de eventuele afdekking.
De VBLX(X) wanden worden in hoogtes van 1,50m tot 2,50m gemaakt. De standaard lengte bedraagt 2,00m en 4,00m. De VBLXv heeft een hoogte van 3,00m en een lengte van 2,50m.
De basisafwerking is aan beide zijden industrieel glad.
| Type | Afwerking voetzijde | Afwerking rugzijde | Hijsvoorziening | Verbinding | Soort beton | Overlast voetzijde | Belasting rugzijde |
|---|---|---|---|---|---|---|---|
| VBLX / VBLXX | industrieel glad | industrieel glad | schroefhuls | V-groef | C 55/67 | 3500 kg/m2 | 0 kg/m2 |
| VBLXv | industrieel glad | industrieel glad | schroefhuls | V-groef | C 55/67 | 3500 kg/m2 | 0 kg/m2 |
Technische details

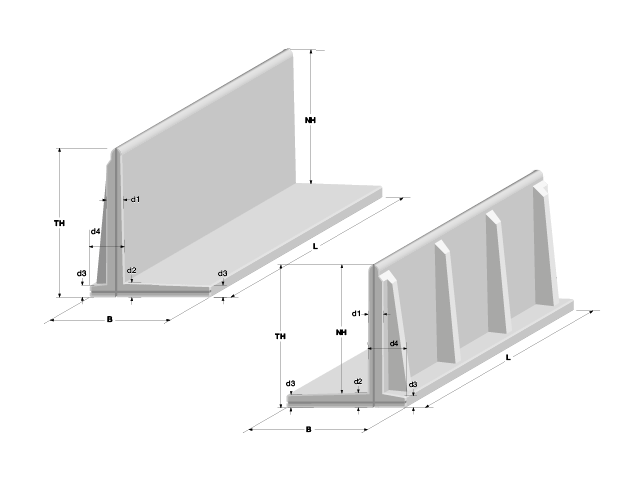

| VBLX | NH cm | TH cm | B cm | L cm | d1 cm | d2 cm | d3 cm | d4 cm | Gewicht kg/element | Hijsvoorziening | Rugversterking |
|---|---|---|---|---|---|---|---|---|---|---|---|
  |
150 | 166 | 162 | 200 | 20 | 16 | 14 | 52 | 2320 | 2x Rd24 | ja |
|
200 | 216 | 187 | 200 | 20 | 16 | 14 | 52 | 3035 | 2x Rd30 | ja |
|
250 | 267 | 212 | 200 | 20 | 17 | 14 | 52 | 3600 | 2x Rd30 | ja |
| VBLXX | NH cm | TH cm | B cm | L cm | d1 cm | d2 cm | d3 cm | d4 cm | Gewicht kg/element | Hijsvoorziening | Rugversterking |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
150 | 166 | 162 | 400 | 20 | 16 | 14 | 52 | 4580 | 2x Rd30 | ja |
|
200 | 216 | 187 | 400 | 20 | 16 | 14 | 52 | 5750 | 2x Rd30 | ja |
|
250 | 267 | 212 | 400 | 20 | 17 | 14 | 52 | 7200 | 2x Rd30 | ja |
| VBLXv | NH cm | TH cm | B cm | L cm | d1 cm | d2 cm | d3 cm | d4 cm | Gewicht kg/element | Hijsvoorziening | Rugversterking |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
300 | 318 | 240 | 250 | 20 | 18 | 14 | 52 | 5665 | 2x Rd30 | ja |
Detail randafwerking
Belastingschema
Detail bovenrand
Detail zijrand groef en groef
Koppellat in hout of kunststof voor een perfecte sluiting
Kaai:
(aanvulling + mobiele last)
